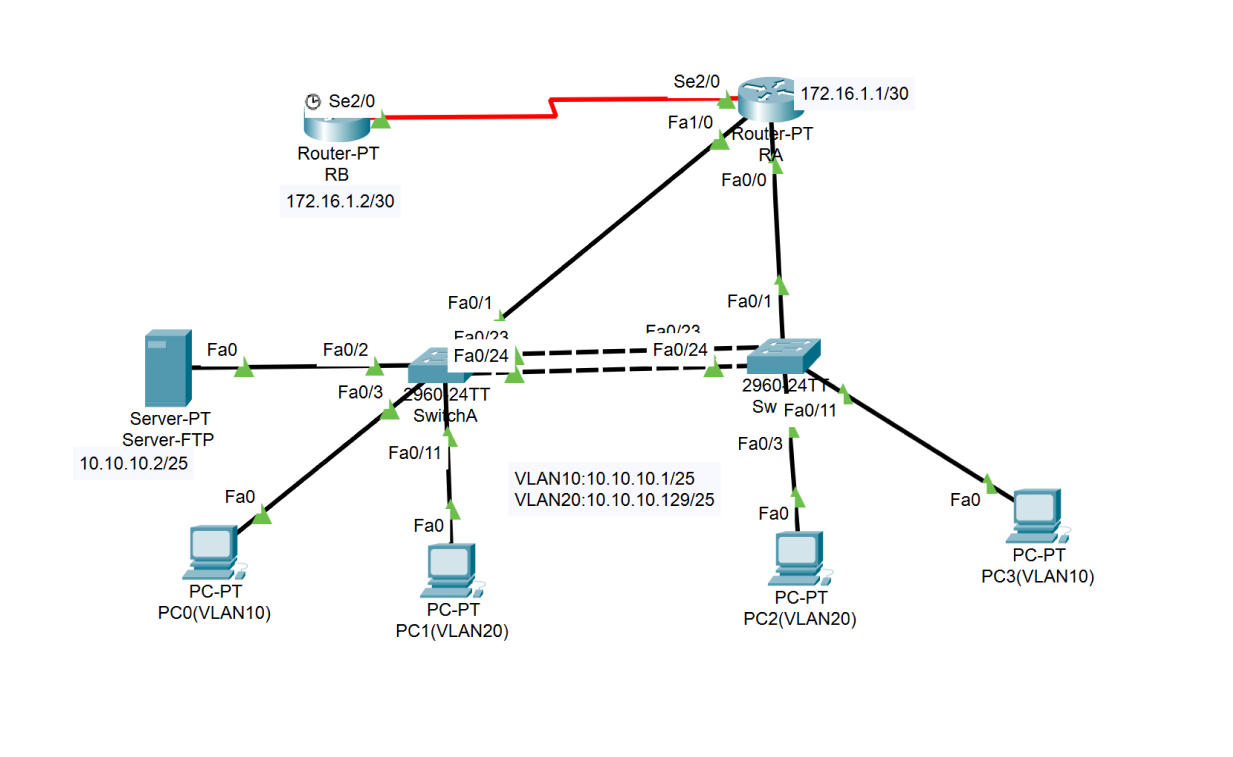

企业办公网络规划与实施 一、任务描述某公司原租用 A市开发区一座厂房的一层，开展研发和生产，另在该市商业区有1 个门 市部专卖公司产品。随着公司业务不断发展，规模也日益扩大。公司管理层决定再租下该厂房的另外一层，用以扩大生产规模。公司要求 IT 专员负责将网络扩展到新的办公区域。扩容后公司将有 120 台电脑供员工使用。公司决定建立一个新的 FTP 服务器，以在公司内部进行文件交换。二、网络规划设计 公司IT专员负责设计网络扩容计划。原有厂房网络使用 10.10.10.0/24网段，划分为2个VLAN，现保持不变，新厂房将继续保留原有VLAN。为保证两层厂房之间的连通性，同时增加传输带宽，两台交换机之间采用2个端口进行链路聚合。使用路由器来实现两个VLAN之间的互通。每个VLAN的第一个可用IP地址作为该VLAN 中主机的网关地址。生产厂房和公司门市部之间采用路由器串行口互联，互联IP网段为172.16.1.0/30。为保证远程连接的安全性，两个路由器之间采用CHAP验证，公司生产厂房一方为主验证方。 公司新建FTP服务器位于原来厂房中心机房中。各子网之间采用静态路由进行连通。三、配置交换机（1）使用Windows 系统自带超级终端对交换机 A、B 进行基本配置，配置交换机 A的 主机名为 switch_A，交换机 B 的主机名为 switch_B。 （2）在交换机 A 中创建 VLAN，将 F0/1-10 接口加入到 VLAN 10 中，将 F0/11-22 接 口加入到 VLAN 20 中。（3）在交换机 B 中创建 VLAN，将 F0/1-10 接口加入到 VLAN 20 中，将 F0/11-22 接口 加入到 VLAN 10 中。（4）配置交换机 A 和交换机 B 的 F0/23-24 接口聚合。并将聚合接口配置为 TRUNK。交换机A上做端口聚合交换机B上做端口聚合四、配置路由器（1）使用Windows 系统自带超级终端对路由器 A、B 进行基本配置，配置路由器A主机名为 RA，路由器 B 配置主机名为 RB。（2）配置路由器每个接口 IP 地址。RA 接口IP地址：RB 接口IP地址：（3）路由器 A上配置默认路由指向路由器 B。（4）在路由器 B 上配置静态路由，指向路由器 A。 （5）在路由器 A和路由器 B 上分别配置 PPP 协议。 路由器 A：路由器 B：（6）在路由器 A 和路由器 B 上分别配置 CHAP 验证，配置路由器 A 为主验证方。路由器 A：路由器 B：实训任务1、完成逻辑拓扑设计2、完成设备选型与线缆制作3、完成设备配置与连通性测试4、实现项目需求实训要点1、交换机的基本配置2、路由器的基本配置3、FTP服务器的配置{lamp/} {mtitle title="实验拓扑图"/} 一、操作步骤1、根据项目需求完成网络 IP 地址规划，并将下表填写完整 （1）VLAN规划 VLAN号子网号子网掩码 VLAN 1010.10.10.0255.255.255.128 VLAN 2010.10.10.128255.255.255.128 （2）路由器间互联地址 描述IP地址子网掩码 路由器 A172.16.1.1255.255.255.252 路由器 B172.16.1.2255.255.255.252 （3）网关地址 所属网络网关IP网关子网掩码 VLAN 1010.10.10.1255.255.255.128 VLAN 2010.10.10.129255.255.255.128 （4）服务器IP地址 服务器IP地址子网掩码 FTP服务器10.10.10.2255.255.255.128 （5）设备选型 序号设备名称设备型号数量 1RA RBRouter-PT2 2SWA SWB2960-24TT2 3PC0-3PC-PT4 4FTPServer-PT1 （6）线缆类型 序号本端设备本端端口号对端设备对端端口号线缆类型 1RouteASe2/0RouteBSe2/0串口线 2RouteAFa0/0SwitchBFa0/1直通线 3RouteAFa1/0SwitchAFa0/1直通线 4SwitchAFa0/23SwitchBFa0/23交叉线 5SwitchAFa0/24SwitchBFa0/24交叉线 6SwitchAFa0/2FTPFa0直通线 7SwitchAFa0/3PC0Fa0直通线 8SwitchAFa0/11PC1Fa0直通线 9SwitchBFa0/3PC2Fa0直通线 10SwitchBFa0/11PC3Fa0直通线 2、交换机A的配置 3、交换机B的配置 4、路由器A的配置 ❗注意，RA的fa0/0和fa1/0接口配置的IP填反了❗{card-describe title="正确的配置如下"}RA-wwy08(config)# int fa0/0RA-wwy08(config-if)# ip add 10.10.10.129 255.255.255.252RA-wwy08(config-if)# exitRA-wwy08(config)# int fa1/0RA-wwy08(config-if)# ip add 10.10.10.1 255.255.255.252RA-wwy08(config-if)# exit{/card-describe}5、路由器B的配置 6、服务器的配置二、验证配置结果三、实验结论：已实现任务需求 -

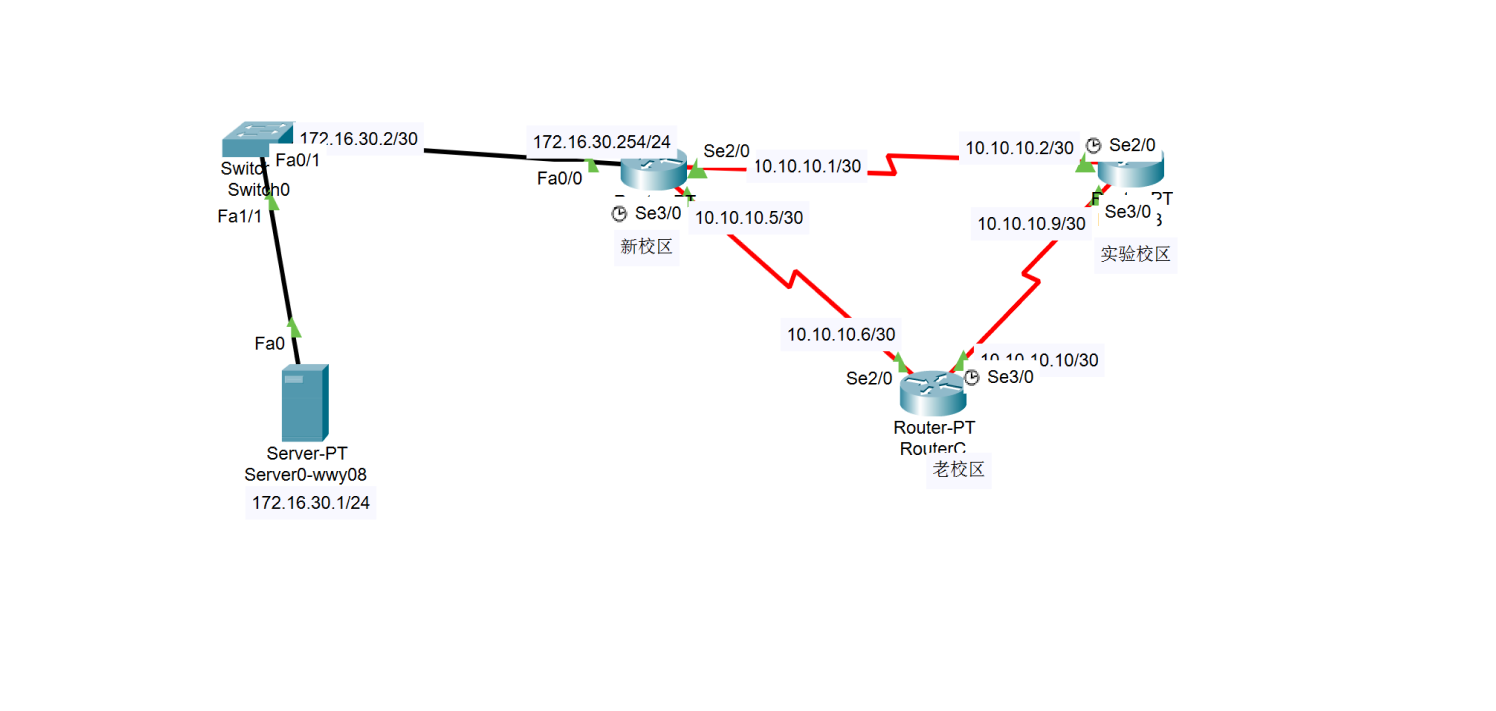

校园网网络性能优化 一、任务描述某实验中学原有老校区和实验校区共二个校区， 由于开展中美合作项目， 扩大招生规模， 新建一个双语校区。现需要组建新校区网络，将三个校区的网络互连起来。 新校区将有 100 台左右终端，并需要搭建 WEB 服务器实现校园网站发布。二、网络规划设计 新校区使用 172.16.30.0/24 网段，该网段最后一个可用 IP 作为网关地址，第一个可用 IP作为 WWW 服务器的地址，第二个可用 IP 作为交换机的 IP 地址。 为保证网络可靠性，用 2 条链路将新校区路由器与原有的两个校区的路由器分别相连。 使用 OSPF 协议实现三校区互通，OSPF区域使用区域0。三、配置交换机（1）使用 Windows 系统自带超级终端对交换机 A 进行基本配置，配置交换机 A 的主 机名为 NEWCAMP（2）允许 TELNET方式登录对交换机进行配置，口令为 123456（3）配置交换机 A的 CONSOLE 登录口令为 CONA，进入特权模式口令为 ENABLEA （4）配置交换机与WWW服务器相连的端口为全双工，传输速率为 100Mbps四、配置路由器（1）使用 Windows 系统自带超级终端对路由器 A、B、C 进行基本配置，配置路由器 A 主机名为 ROUTER_A，路由器 B 配置主机名为 ROUTER_B，路由器 C 配置主机名为 ROUTER_C（2）为路由器每个接口配置 IP 地址路由器A接口地址配置，路由器B接口地址配置，路由器C接口地址配置（3）在路由器 A、B、C 上配置OSPF 协议，使得三个校区实现网络互通路由器A路由协议配置实训任务1、完成逻辑拓扑设计2、完成设备选型与线缆制作3、完成设备配置与连通性测试4、实现项目需求实训要点1、交换机的基本配置2、路由器的基本配置3、web服务器的配置{lamp/} {mtitle title="实验拓扑图"/} 一、操作步骤1、根据项目需求完成网络 IP 地址规划，并将下表填写完整（1）新校区网络 描述IP地址子网掩码 网关IP地址172.16.30.254255.255.255.0 WEB服务器IP地址172.16.30.1255.255.255.0 （2）路由器互联 路由器端口描述端口IP地址子网掩码 新校区连实验校区10.10.10.1/30255.255.255.252 实验校区连新校区10.10.10.2/30255.255.255.252 新校区连老校区10.10.10.5/30255.255.255.252 老校区连新校区10.10.10.6/30255.255.255.252 实验校区连老校区10.10.10.9/30255.255.255.252 老校区连实验校区10.10.10.10/30255.255.255.252 （3）交换机 描述IP地址子网掩码 交换机A172.16.30.2255.255.255.0 2、设备选型 序号设备名称设备型号数量 1RouterA B CRouter-PT3 2SwitchSwich-PT1 3ServerServer-PT1 3、线缆类型 序号本端设备本端端口号对端设备对端端口号线缆类型 1Server-PTFa0Switch-PTFa2/1直通线 2Switch-PTFa0/1RouterAFa0/0直通线 3RouterASe2/0RouterBSe2/0串口线 4RouterASe3/0RouterCSe2/0串口线 5RouterBSe3/0RouterCSe3/0串口线 4、交换机A的配置 5、路由器A的配置 6、路由器B的配置 7、路由器C的配置 8、WWW服务器的配置二、验证配置结果三、实验结论：已实现任务需求
-

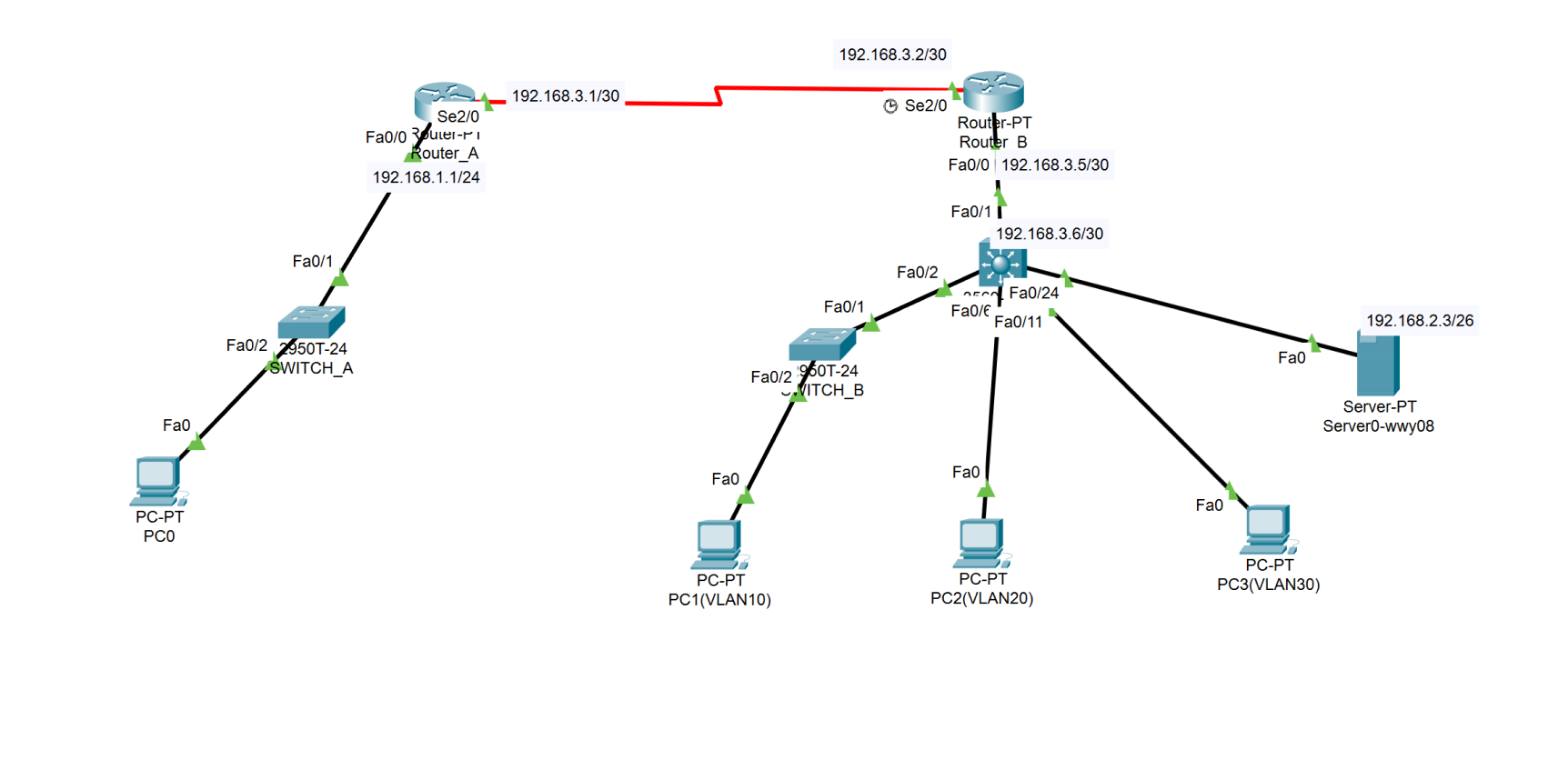

企业网络扩容 一、项目描述某企业在 A市开发区一期工程中购买了一栋办公大楼。由于业务快速发展，又在开发区二期工程中新购买 2 栋生产大楼，计划将公司 IT 部、生产部和技术部搬到新厂区。现需要进行网络扩容，以将新厂区与现有办公大楼连接起来。 公司现有电脑120 台，扩容后将达到200 台。其中将有 150 台位于新厂区。公司计划在新厂区部署一个 FTP 服务器，以便于研发资料共享和公司内部信息交换。二、网络规划设计公司IT 部门负责网络扩容规划设计。公司办公大楼使用192. 168. 1.0网段，新厂区使用192.168.2.0网段。由于新厂区起用后，公司主体部分将搬迁到新厂区，现有办公大楼将不再划分VLAN。新厂区IP网段将划分为4个VLAN，实际使用前3个VLAN，预留1个VLAN为将来扩展用。每个VLAN用户数量不超过50个。每个VLAN的第一个可用IP 地址作为该VLAN中主机的网关地址。两边使用路由器互联，链路层采用PPP协议，互联IP网段为192. 168. 3. 0/30。新厂区三层交换机与路由器相连的端口配置为路由口,IP网段为192. 168.3. 4/30.采用RIP协议实现内网互通。公司FTP服务器部署在IT部。三、交换机配置（1）使用系统自带超级终端对交换机 A、B、C 进行基本配置，配置交换机A 的主机名为 SWITCH_A，交换机 B 的主机名为 SWITCH_B，计算机 C 的主机名为 SWITCH_C。（2）配置交换机 A的管理 IP 为 192.168.1.2。（3）在交换机 C 中创建 VLAN，将 F0/2-5 接口加入到 VLAN 10 中，将 F0/6-10 接口 加入到 VLAN20 中，将 F0/11-23 接口加入到 VLAN30 中。（4）根据 IP 地址表配置交换机 C 的三层接口。 （5）在交换机 C 上启用 RIP 协议，并加入三个 VLAN 以及与路由器 B 相连的网络。四、路由器配置（1）使用系统自带超级终端对路由器 A、B 进行基本配置，配置路由器 A主 机名为 ROUTER_A，路由器 B 配置主机名为 ROUTER_B。（2）在路由器 A和 B 上配置 PPP 协议，在DCE 端配置时钟频率为 64000 路由器A上配置PPP协议：路由器B上配置PPP协议：（3）在路由器 A和 B 上配置 RIP 协议，并将其直连网络加入路由协议的运行。路由器A上配置RIP协议：在路由器B上配置RIP协议：（4）配置路由器 A 和路由器 B 的 CONSOLE 口登录口令为 123456，进入特权模式口 令为 ABCDE。实训任务1、完成逻辑拓扑设计2、完成设备选型与线缆制作3、完成设备配置与连通性测试4、实现项目需求实训要点1、交换机的基本配置2、VLAN的创建与接口划分3、路由的基本配置4、FTP服务器的配置{lamp/} {mtitle title="实验拓扑图"/} 一、操作步骤1、划分子网，根据子网划分结果，填写表格（1）VLAN规划 Vlan号部门子网号子网掩码 Vlan10IT部192.168.2.0255.255.255.192 Vlan20技术部192.168.2.64255.255.255.192 Vlan30生产部192.168.2.128255.255.255.192 办公大楼网络192.168.1.0255.255.255.0 （2）路由器间地址 路由器IP地址掩码 办公大楼连接新厂区192.168.3.1255.255.255.252 新厂区连办公大楼192.168.3.2255.255.255.252 新厂区连三层交换机192.168.3.5255.255.255.252 三层交换机连新厂区192.168.3.6255.255.255.252 （3）网关地址 所属网络网关IP网关子网掩码 Vlan10192.168.2.1255.255.255.192 Vlan20192.168.2.65255.255.255.192 Vlan30192.168.2.129255.255.255.192 （4）服务器IP地址 服务器IP地址子网掩码 FTP服务器192.168.2.3255.255.255.192 2、设备选型 序号设备名称设备型号数量 1Router_ARouter-PT1 2Router_BRouter-PT1 3Switch_A2950T-241 4Switch_B2950T-241 5Switch_C3560-24PS1 6ServerServer -PT1 3、线缆类型 序号本端设备本端端口号对端设备对端端口号线缆类型 1Switch_AFa0/1Router_AFa0/0直通线 2Router_AFa0/0Switch_AFa0/1直通线 3Router_ASe2/0Router_BSe2/0交叉线 4Router_BSe2/0Router_ASe2/0交叉线 5Router_BFa0/2Switch_CFa0/1直通线 6Switch_CFa0/1Router_BFa0/2直通线 7Switch_CFa0/2Switch_BFa0/1直通线 8Switch_BFa0/1Switch_CFa0/2直通线 9Switch_CFa0/24ServerFa0直通线 10ServerFa0Switch_CFa0/24直通线 4、交换机A的配置 5、交换机B的配置 6、交换机C的配置 7、路由器A的配置 8、路由器B的配置 9、服务器的配置二、验证配置结果三、实验结论：已实现任务需求
-

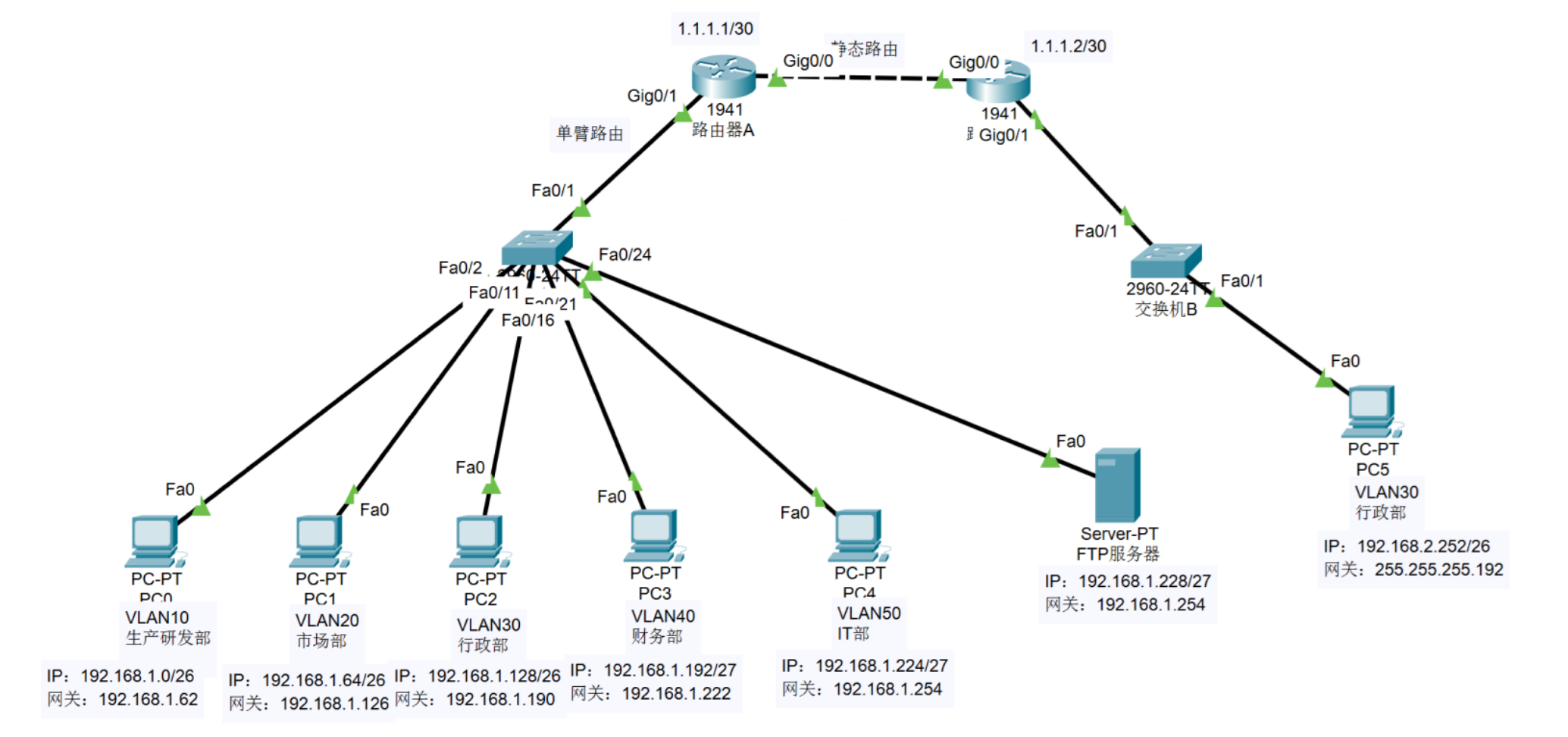

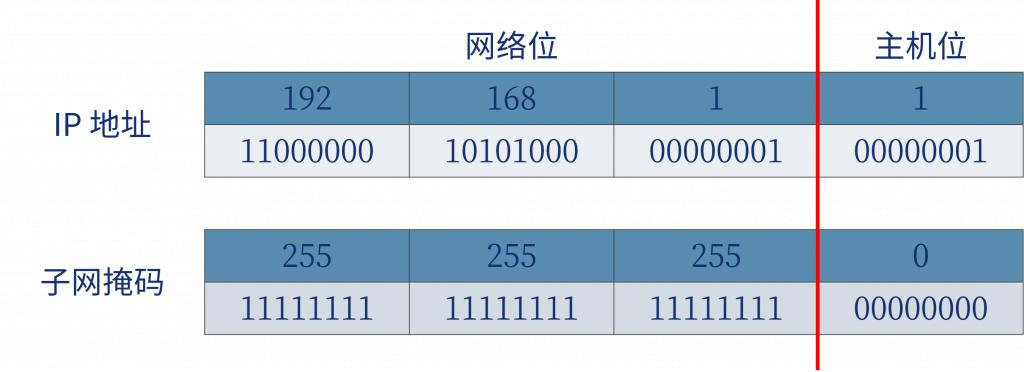

企业园区网络规划实施 实训任务1、完成逻辑拓扑设计2、完成设备选型与线缆制作3、完成设备配置与连通性测试4、实现项目需求实训要点1、交换机的基本配置2、VLAN的创建与接口划分3、路由的基本配置4、FTP服务器的配置{lamp/} {mtitle title="实验拓扑图"/} 一、操作步骤1、划分子网，根据子网划分结果，填写表格（1）VLAN规划 Vlan号部门员工数子网号子网掩码 Vlan10生产研发部52192.168.1.0255.255.255.192 Vlan20市场部48192.168.1.64255.255.255.192 Vlan30行政部32192.168.1.128255.255.255.192 Vlan40财务部16192.168.1.192255.255.255.224 Vlan50IT部16192.168.1.224255.255.255.224 （2）路由器间地址 路由器IP地址掩码 总公司路由器1.1.1.1255.255.255.252 分公司路由器1.1.1.2255.255.255.252 （3）网关地址 所属网络网关IP网关子网掩码 Vlan10192.168.1.62255.255.255.192 Vlan20192.168.1.126255.255.255.192 Vlan30192.168.1.190255.255.255.192 Vlan40192.168.1.222255.255.255.224 Vlan50192.168.1.254255.255.255.224 分公司内网192.168.2.254255.255.255.192 （4）服务器IP地址 服务器IP地址子网掩码 FTP服务器192.168.1.228255.255.255.224 2、设备选型 序号设备名称设备型号数量 1RouterRouter-19412 2PCPC-PT6 3SwitchSwitch-2950-242 4ServerServer-PT1 3、线缆类型 序号本端设备本端端口号对端设备对端端口号线缆类型 1Switch AFa0/2-24PC0-PC4 FTPFa0直通线 2Switch BFa0/11PC5Fa0直通线 3Router AGig0/1Switch AFa0/1直通线 4Switch BGig0/0Router AGig0/0交叉线 4、交换机A的配置5、路由器A的配置 6、路由器B的配置7、PC的配置二、验证配置结果各个VLAN与路由器B测试 三、实验结论：是否实现任务需求：是
-
