一、任务描述
某公司原租用 A市开发区一座厂房的一层,开展研发和生产,另在该市商业区有1 个门 市部专卖公司产品。随着公司业务不断发展,规模也日益扩大。公司管理层决定再租下该厂房的另外一层,用以扩大生产规模。公司要求 IT 专员负责将网络扩展到新的办公区域。扩容后公司将有 120 台电脑供员工使用。公司决定建立一个新的 FTP 服务器,以在公司内部进行文件交换。
二、网络规划设计
公司IT专员负责设计网络扩容计划。原有厂房网络使用 10.10.10.0/24网段,划分为2个VLAN,现保持不变,新厂房将继续保留原有VLAN。为保证两层厂房之间的连通性,同时增加传输带宽,两台交换机之间采用2个端口进行链路聚合。使用路由器来实现两个VLAN之间的互通。每个VLAN的第一个可用IP地址作为该VLAN 中主机的网关地址。生产厂房和公司门市部之间采用路由器串行口互联,互联IP网段为172.16.1.0/30。为保证远程连接的安全性,两个路由器之间采用CHAP验证,公司生产厂房一方为主验证方。 公司新建FTP服务器位于原来厂房中心机房中。各子网之间采用静态路由进行连通。
三、配置交换机
(1)使用Windows 系统自带超级终端对交换机 A、B 进行基本配置,配置交换机 A的 主机名为 switch_A,交换机 B 的主机名为 switch_B。

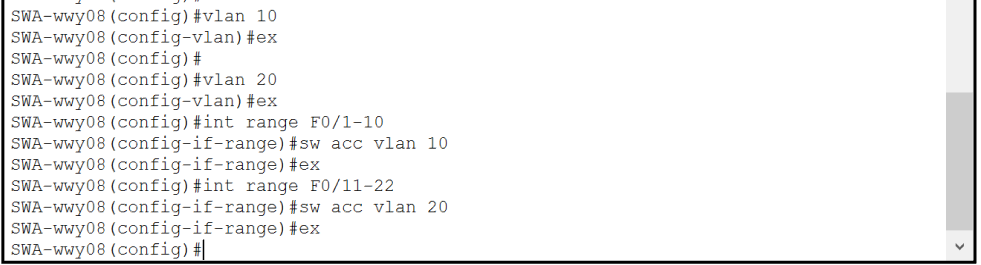

(2)在交换机 A 中创建 VLAN,将 F0/1-10 接口加入到 VLAN 10 中,将 F0/11-22 接 口加入到 VLAN 20 中。
(3)在交换机 B 中创建 VLAN,将 F0/1-10 接口加入到 VLAN 20 中,将 F0/11-22 接口 加入到 VLAN 10 中。
(4)配置交换机 A 和交换机 B 的 F0/23-24 接口聚合。并将聚合接口配置为 TRUNK。

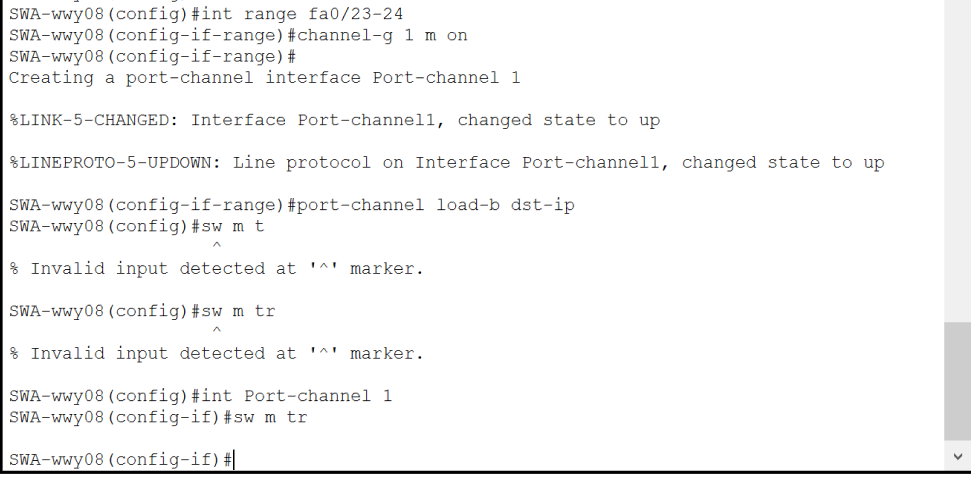

交换机A上做端口聚合

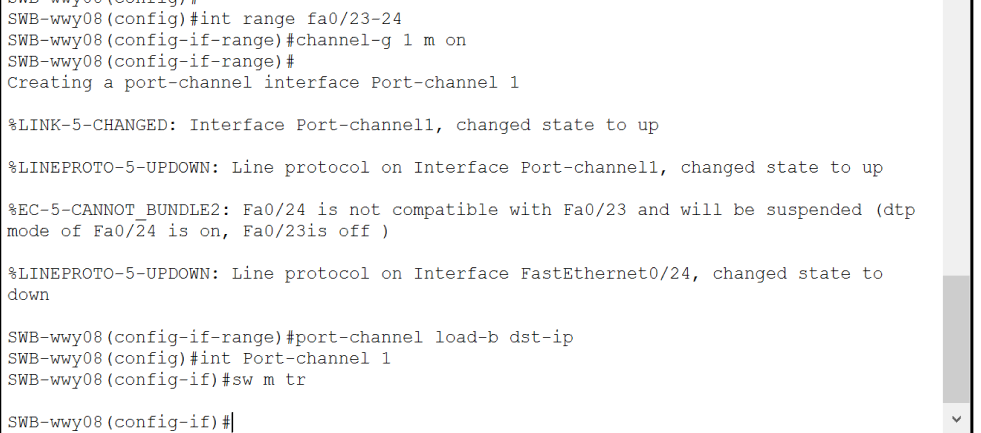

交换机B上做端口聚合
四、配置路由器
(1)使用Windows 系统自带超级终端对路由器 A、B 进行基本配置,配置路由器A主机名为 RA,路由器 B 配置主机名为 RB。
(2)配置路由器每个接口 IP 地址。
RA 接口IP地址:
RB 接口IP地址:

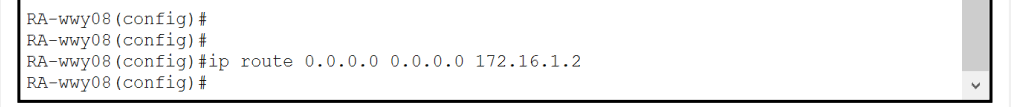

(3)路由器 A上配置默认路由指向路由器 B。
(4)在路由器 B 上配置静态路由,指向路由器 A。
(5)在路由器 A和路由器 B 上分别配置 PPP 协议。
路由器 A:
路由器 B:

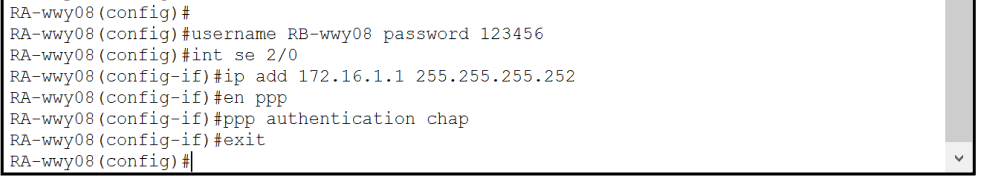

(6)在路由器 A 和路由器 B 上分别配置 CHAP 验证,配置路由器 A 为主验证方。
路由器 A:
路由器 B:
实训任务

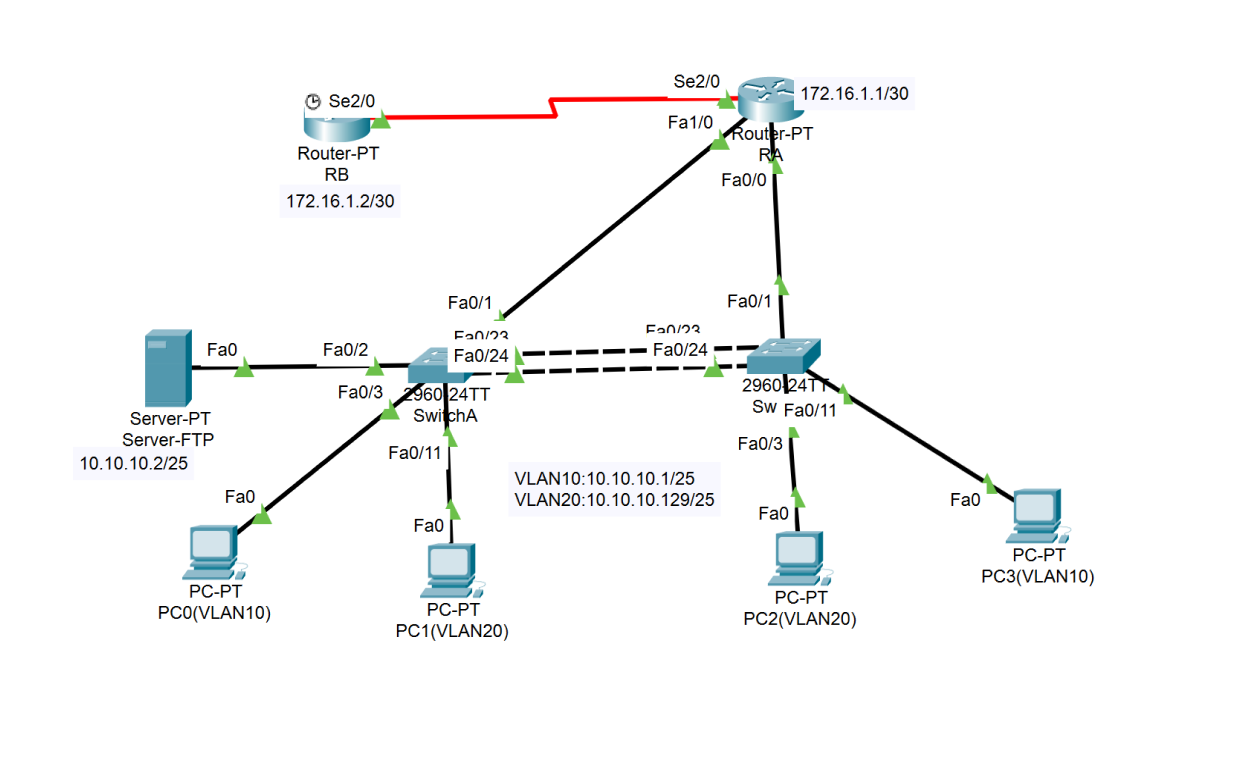

1、完成逻辑拓扑设计
2、完成设备选型与线缆制作
3、完成设备配置与连通性测试
4、实现项目需求
实训要点
1、交换机的基本配置
2、路由器的基本配置
3、FTP服务器的配置

一、操作步骤
1、根据项目需求完成网络 IP 地址规划,并将下表填写完整
| (1)VLAN规划 | ||
|---|---|---|
| VLAN号 | 子网号 | 子网掩码 |
| VLAN 10 | 10.10.10.0 | 255.255.255.128 |
| VLAN 20 | 10.10.10.128 | 255.255.255.128 |
| (2)路由器间互联地址 | ||
| 描述 | IP地址 | 子网掩码 |
| 路由器 A | 172.16.1.1 | 255.255.255.252 |
| 路由器 B | 172.16.1.2 | 255.255.255.252 |
| (3)网关地址 | ||
| 所属网络 | 网关IP | 网关子网掩码 |
| VLAN 10 | 10.10.10.1 | 255.255.255.128 |
| VLAN 20 | 10.10.10.129 | 255.255.255.128 |
| (4)服务器IP地址 | ||
| 服务器 | IP地址 | 子网掩码 |
| FTP服务器 | 10.10.10.2 | 255.255.255.128 |
| 序号 | 设备名称 | 设备型号 | 数量 |
|---|---|---|---|
| 1 | RA RB | Router-PT | 2 |
| 2 | SWA SWB | 2960-24TT | 2 |
| 3 | PC0-3 | PC-PT | 4 |
| 4 | FTP | Server-PT | 1 |
| 序号 | 本端设备 | 本端端口号 | 对端设备 | 对端端口号 | 线缆类型 |
|---|---|---|---|---|---|
| 1 | RouteA | Se2/0 | RouteB | Se2/0 | 串口线 |
| 2 | RouteA | Fa0/0 | SwitchB | Fa0/1 | 直通线 |
| 3 | RouteA | Fa1/0 | SwitchA | Fa0/1 | 直通线 |
| 4 | SwitchA | Fa0/23 | SwitchB | Fa0/23 | 交叉线 |
| 5 | SwitchA | Fa0/24 | SwitchB | Fa0/24 | 交叉线 |
| 6 | SwitchA | Fa0/2 | FTP | Fa0 | 直通线 |
| 7 | SwitchA | Fa0/3 | PC0 | Fa0 | 直通线 |
| 8 | SwitchA | Fa0/11 | PC1 | Fa0 | 直通线 |
| 9 | SwitchB | Fa0/3 | PC2 | Fa0 | 直通线 |
| 10 | SwitchB | Fa0/11 | PC3 | Fa0 | 直通线 |
2、交换机A的配置

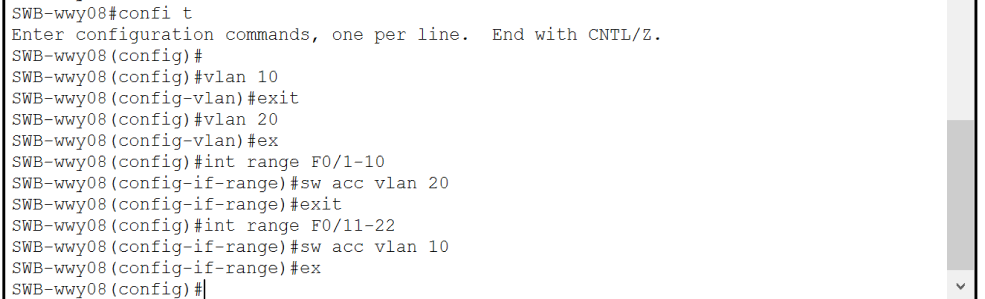

3、交换机B的配置

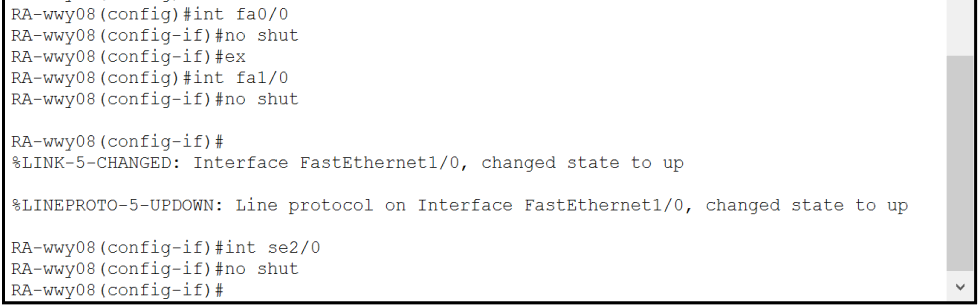

4、路由器A的配置

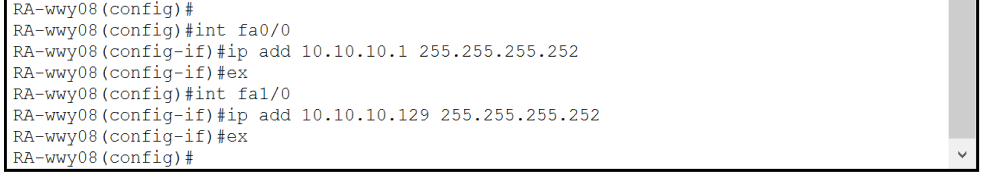

❗注意,RA的fa0/0和fa1/0接口配置的IP填反了❗

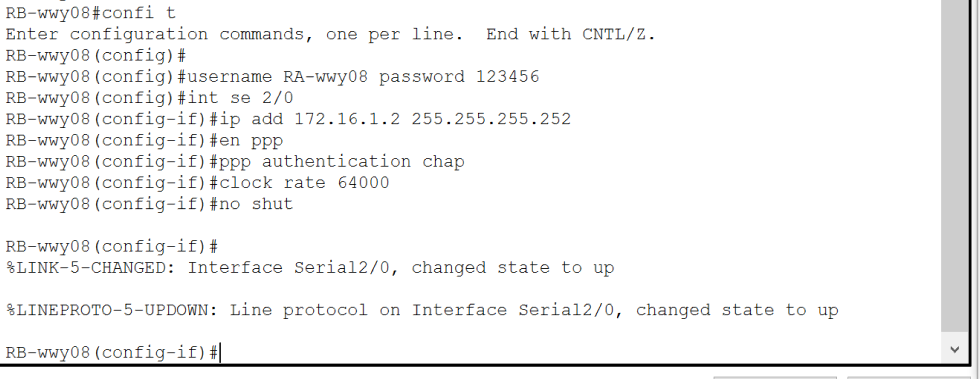

5、路由器B的配置

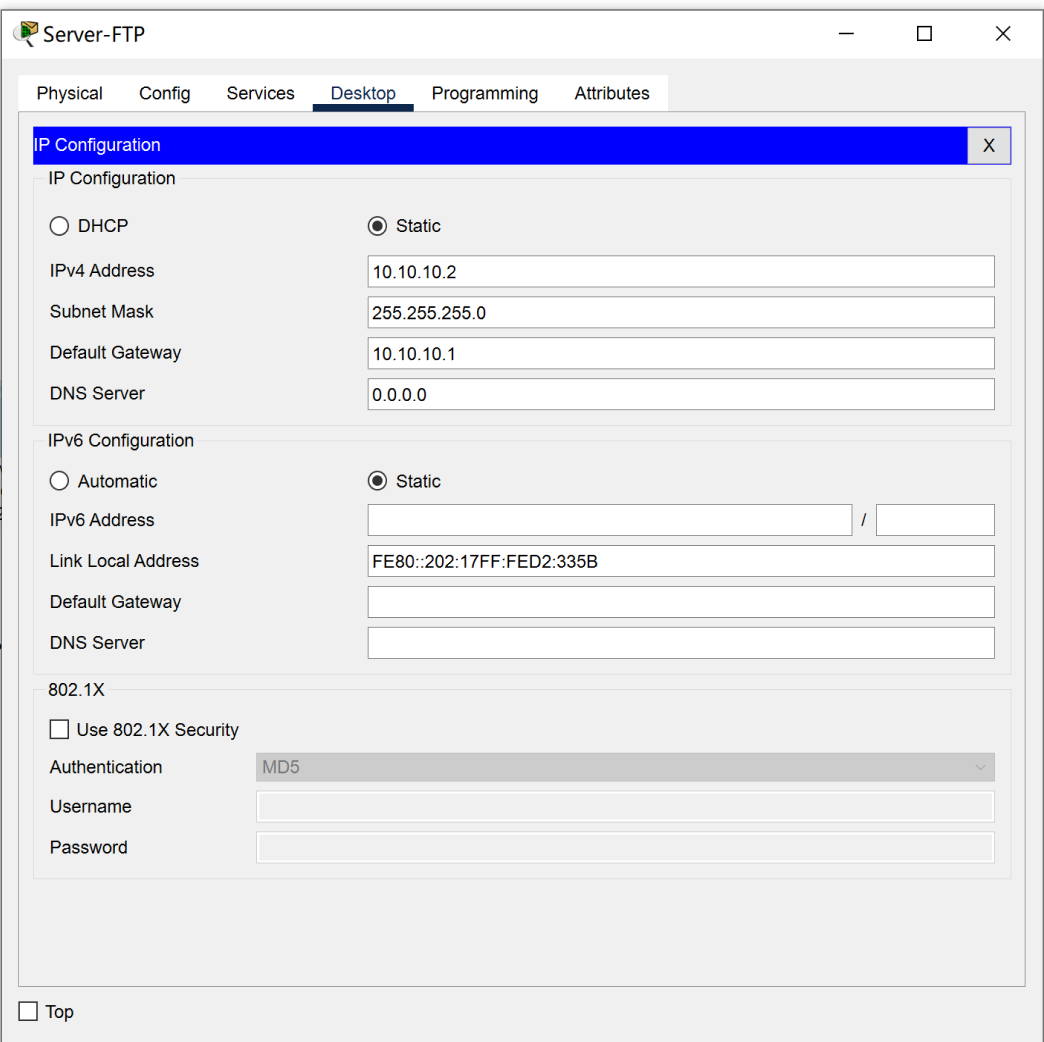

6、服务器的配置

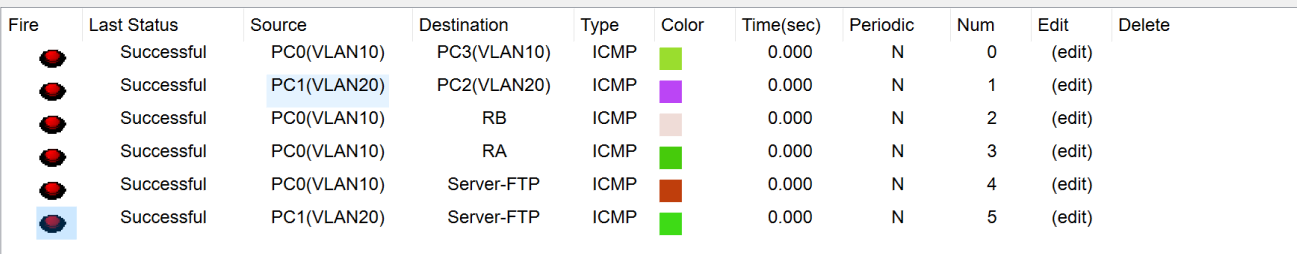

二、验证配置结果

三、实验结论:
已实现任务需求
